타이밍벨트 (Timing Belt)

엔진이 작동할 때 기름과 공기를 주입할 수 있도록 정확한 순간에 흡기 밸브를 열어줄 수 있도록 조정하는 벨트

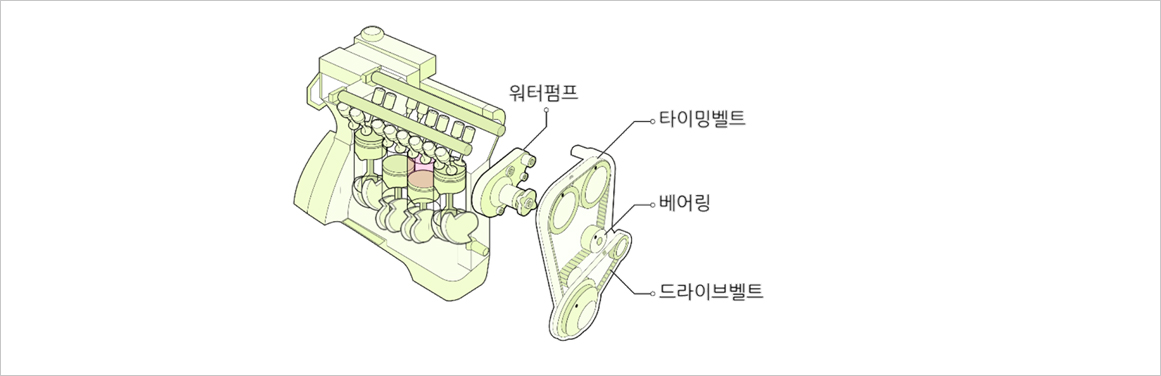

위치 및 원리도

고장 시 발생증상

워터펌프 파손으로 인한 엔진 과열

워터펌프 임펠러 파손으로 인한 증상

- 냉각수 순환불량
- 엔진과열 현상
- 과열로 인한 운행 불가능


워터펌프 베어링 손상으로 인한 증상

- 베어링 소음발생
- 냉각수 순환불량

타이밍벨트 절손으로 인한 엔진구동정지

타이밍벨트 절손으로 인한 엔진 구동정지에 따라 나타날 수 있는 증상

- 엔진시동 불능
- 실린더 헤드 및 피스톤 손상
- 주행시 제동불능 현상 발생
- 파워스티어링 핸들 작동불능

텐션 베어링 노화에 따른 벨트 장력 감소

텐션 베어링 노화에 따른 벨트장력 감소에 따라 나타날 수 있는 증상

- 타이밍벨트 소음 심함
- 주행중 출력부족 현상 발생
- 매연 발생
- 엔진 부조 현상 발생

타이밍벨트 장력이완으로 인한 구동문제

벨트장력 감소에 따라 나타날 수 있는 증상

- 타이밍벨트 소음 심함
- 주행중 출력부족 현상 발생
- 매연 발생
- 엔진 부조 현상 발생

드라이브 벨트 구동

드라이브벨트 절손으로 인한 증상

- 시동불능 및 시동꺼짐
- 엔진과열 현상
- 파워스티어링 핸들 조작 어려움

드라이브벨트 장력불량으로 인한 증상

- 발전기 충전불량
- 파워스티어링 핸들조작 불량
- 벨트소음 발생
